产品简介：

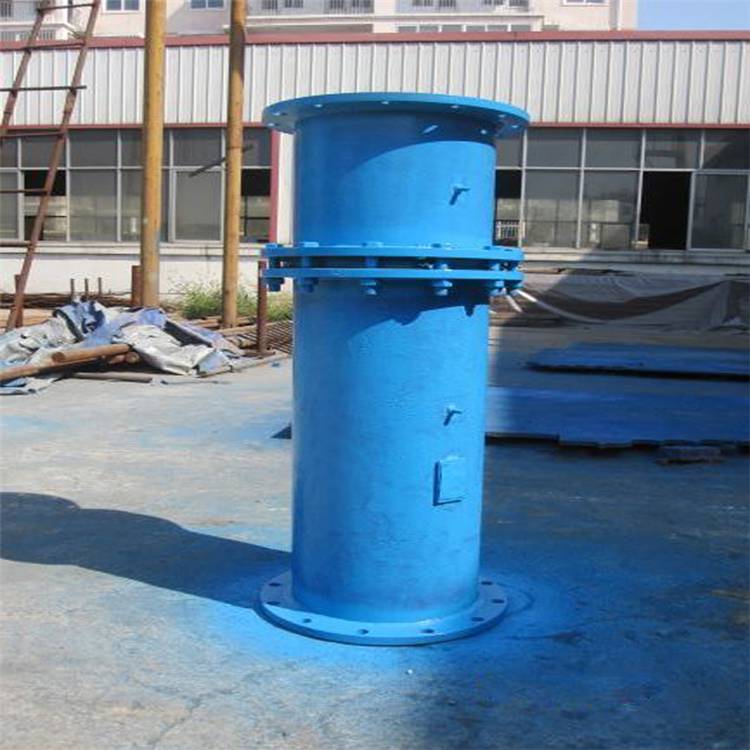

产品详情：KL型孔板流量计FKL型瓦斯孔板流量计矿用一体化孔板flow
孔板流量计的工作原理，孔板流量计实验报告，标准孔板流量计算公式，孔板流量计安装图表，孔板流量计安装要求，气体管道孔板流量计，孔板流量计公式，气体孔板流量计的用处kl型孔板流量计
FKL型孔板流量计根据煤矿瓦斯抽放管道的特性，设计了一个用以煤矿瓦斯抽放的配套构件，用以计算瓦斯抽放量，其构造简便，使用和计算颇为便利。它是一种经济的气体流量测量装置。
FKL型孔板流量计如何工作
煤矿瓦斯泵送流量使用跨度压力法测量，当连续流动的流体通过管道中的节流装置时，集成孔板流量计将增加流量，并且在上游和下游侧之间将存在液压差在节流孔板的节流装置中，流量和压力差之间存在歧异。由于存在恒定的关联，因此可以通过测量压差来计算流体的流量。
由FKL型孔板流量计组成
集成孔板流量计主要由以下组成：入口流体管道，压力喷嘴，密封环，联接螺栓和螺母，法兰，孔板，垫片，出口流体管道等。孔板是含有圆形的圆形薄板开口并且相对于开口的轴线对称。兼具不同管内径的孔板在几何形状上相像。
FKL型孔板流量计的参数系数
FKL型径距取压孔板流量计，是一种在煤矿排水瓦斯测量过程中普遍使用的流量计。产品基准完整，容易安装且可靠。该产品严苛按照GB/T2624.1-93标准制造，系数均在出厂前通过标准测量开展校准。
1规格dn50〜DN800
2光圈比（β=d/d）0.5
3工作压力0〜2.5Mpa
4中温-10℃〜450℃
5孔板材质0cr18ni9
6管材碳结钢
FKL型孔板流量计使用和注意事项
1.将节流板安装在排气管道中时，节流板的节流孔须要与管道同心，并且其端面垂直于管道轴线，并且偏心率应低于2％。
2.安装孔板的管的内壁，在孔板的前后之间的2d（d是管的内径）的范围内，不应有凹凸，焊缝，垫片，等等
3.孔板流量计≥20D的上游（入口端）管线的直线长度，≤10d的下游（出口端）管线的直线长度。
4.孔板前后要时常清洗水和排泄物，孔板流量计中的孔板应更换。
5.排出气体量变化较大时，应根据流量用相应的孔板替换孔板流量计的大小。
